刮泥机


刮泥机概述

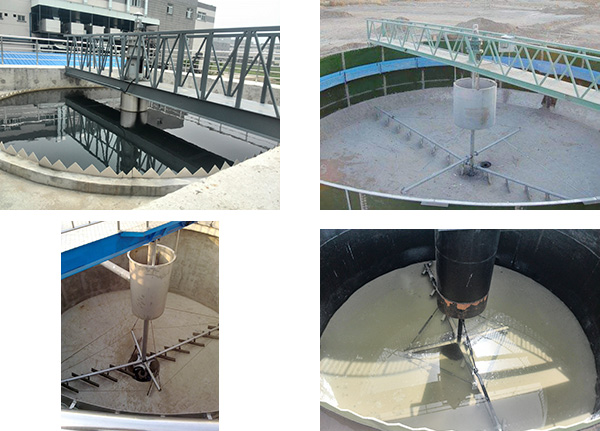

       中心传动刮吸泥机采用中心传动,污水从进水管流入导流筒扩散后,均匀的向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心竖架旋转,并带动刮臂及刮泥板转动,刮泥板将污泥刮集后由吸泥管靠池内静水压抽吸至中心泥缸,再通过中心排泥管排出池外,水面上的浮渣通过旋转撇渣装置导入排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。我公司将会针对用户不同工艺控制条件要求,做相应的配套调整设计,以确保泥浆沉降分离和洗涤效果,减少浪费,节约投资成本。

设备主要特点
       1、工作桥可采用半桥式,其材质可采用碳钢或不锈钢制造;
       2、驱动装置采用斜齿轮减速机与蜗轮减速机组合,保证输出扭矩与转速,传动效果高;
       3、配置机械和电气双重过载保护装置,运转安全可靠;
       4、各吸泥管自成单元,可通过吸泥管管口的开度来调节流量,从而控制污泥回流比;
       5、设备操作简便,可直接就地/远程控制设备的运行;
       6、一旦生产过程中出现操作不当或发生意外,耙式刮板负载超出许用安全值时,控制系统能及时报警,停车并将耙式刮板提升脱离泥浆层,确保搅拌传动装置运行安全。

型号规格表示

订货须知
       1、订货时,请注明池径、池深等主要参数及提供沉淀池土建图;
       2、请注明设备材质;
       3、若需配套进水柱管、不锈钢出水槽、出水堰板、浮渣挡板等附件,请注明相关尺寸;
       4、若客户有特殊要求,可在订货合同中事先注明。

主要技术参数和安装外形尺寸
型号/参数 ZCGX-10 ZCGX-12 ZBGX-14 ZCGX-16 ZCGX-18 ZCGX-20 ZCGX-25 ZCGX-30
池径D(m) 10 12 14 16 18 20 25 30
基本尺寸 D1(mm) 3000 3000 3000 3000 3000 3000 3500 3500
D2(mm) 1000 1000 1000 1200 1200 1200 1200 1200
D3(mm) 500 500 500 600 600 600 600 600
D4(mm) 1200 1200 1200 1400 1400 1400 1400 1400
H(mm) 3~5(用户确定)
H1(mm) 300
H2(mm) 915
B(mm) 5300 6360 7360 8360 9360 10360 12860 15360
电机功率(kw) 0.75 0.75 1.1 1.5 1.5 1.5 2.2 2.2
外缘线速度(m/min) 1~3 2~3
